行程開關（又稱限位開關）其中一種是常用的小電流主電器。利用生產機械運動部件的碰撞使其觸點移動來實現控制電路的接通或斷開，達到一定的控制目的。通常這種開關是用來限制機械運動的位置或行程，使運動的機械按照一定的位置或行程自動停止、反向運動、變速運動或自動往復運動等。

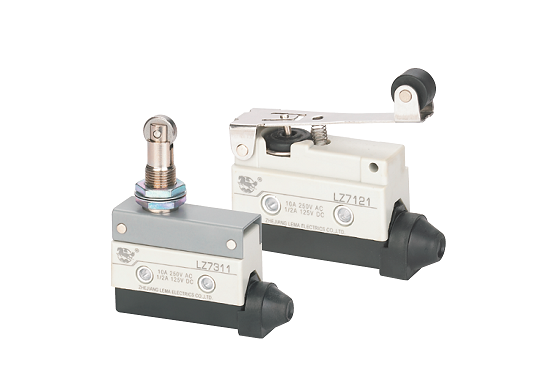

行程開關的分類
1、直動式行程開關。其動作原理與按鈕開關相同，但其觸點的開閉速度取決于生產機械的運行速度，不適用于0以下的速度.4m/min的場所。
2、滾輪式行程開關。當受控機器上的碰撞塊與帶滾輪的碰撞桿碰撞時，碰撞桿向右轉動，帶動凸輪轉動，并向下推動推桿，使微動開關中的觸點快速移動。當運動機器返回時，在回位彈簧的作用下，運動部件的各部分都復位。
3、微動開關行程開關。
行程開關的物理接線方法
1、用螺絲刀拆下四個螺釘。拆下蓋板和絕緣墊。這時你可以看到開關的內部，有四個接線螺絲。
2、然后用萬用表測量電阻。紅色和黑色的筆分別連接到上部和下部接線螺釘。此時是相通的。
3、同時測量另外兩個接線螺釘，在不拉動開關的情況下應將其斷開。也就是說，開關手柄的位置是同一個位置。
4、因?yàn)檫@臺機器的行程開關的接線是三根。因?yàn)閮蓚€(gè)交流接觸器是通過拉動其位置來工作的。所以可以解釋它的三條線應該是，一條是電源線，另外兩條是兩個接觸器的電源線。所以兩個接線螺絲短接形成一個連接電路。
5、此時，將紅線，即電源，連接到下接線螺絲上。因此，當拉動開關時，連接螺絲觸點有電源。
6、然后將一根藍線連接到上部接線螺釘。這其實是一個接觸器的電源線。當然也可以接在左邊位置。
7、將剩余的黑線連接到藍線的相應位置。這樣，兩個接觸器的電源通過拉動開關位置來改變兩個接觸器的工作狀態。這就完成了行程開關的接線。
