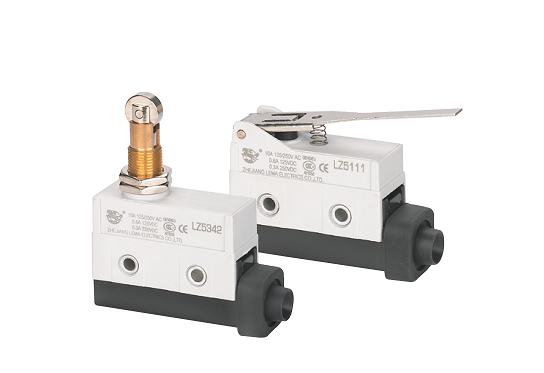

限位開關又稱行程開關，可安裝在相對靜止的物體上（如固定架、門框等，簡稱靜物）或運動物體（如行車、門等，簡稱動物）。當動物接近靜物時，開關的連桿帶動開關的觸點使閉合觸點斷開或斷開觸點閉合。電路和電機由開關觸點的打開和關閉狀態的變化來控制。
限位開關有很多種，主要包括以下幾類：
1.限位開關的種類根據使用方法的不同可以分為接觸型和非接觸型。接觸式用在機械設備上，可將限位器安裝在運動的相對固定點，或相反的安裝位置。當開關的觸點接觸制動器時，它可以斷開或改變電路以停止機器或改變其操作。
2.限位開關按結構可分為直動式、滾輪式、點動式、組合式。直動式限位開關的原理與按鈕開關的原理相同，但其觸點的開關速度取決于生產機器的運行速度。滾輪式限位開關一旦夯錘被機械夯錘擊中，夯錘就會擊中右側，凸輪就會轉動使開關中的觸點動作。當機器返回時，所有動作都會在復位彈簧的作用下復位。
3.限位開關根據開關觸點通斷的機械機構，分為慢速開關和快速開關。慢動開關的導通和關斷動作的開關時間與開關的工作頻率有關。工作頻率越快，開關切換就越快。速度開關打開和關閉的切換時間與開關被操作的頻率無關。只要將開關操作到某個位置，開關就會打開和關閉。這個過程時間一般就是彈簧彈跳所需的時間，這個時間段是一個常數。
4.限位開關它還可以分為活塞式、鉸接擺式和旋擺式。
